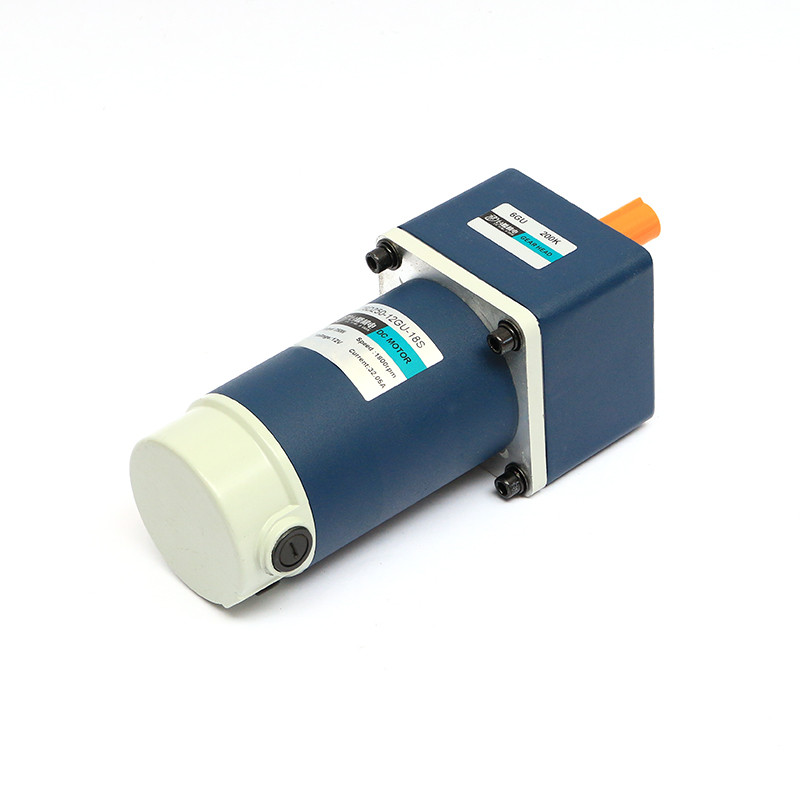

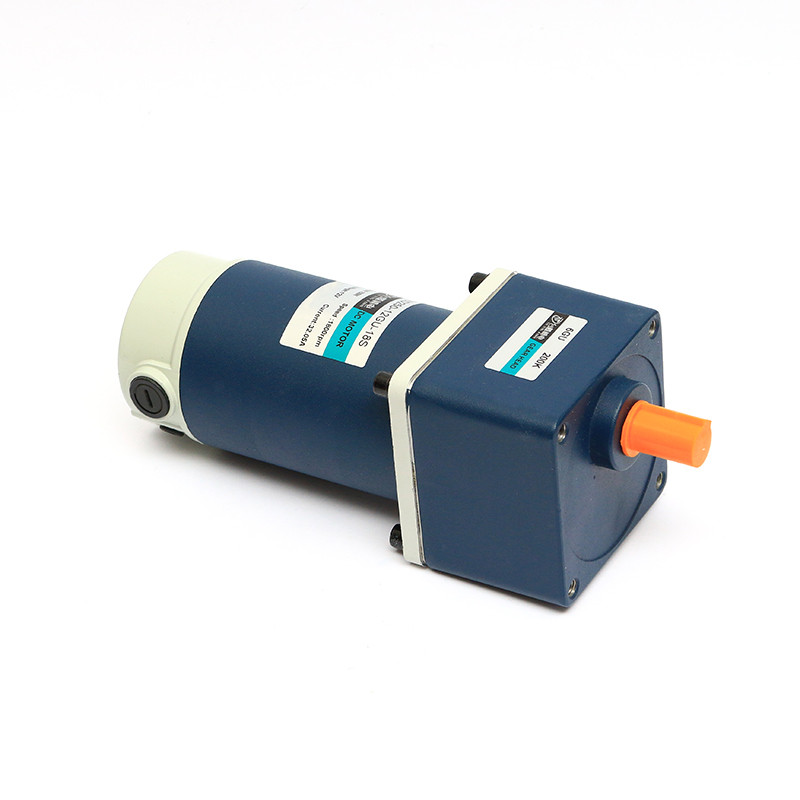

T6D系列
|
电机型号 Motor Model |
电压 Voltage |
功率 Power |
空载参数 No-load Parameter |
负载参数 Load Parameters |
电刷寿命 Brush life |
电机重量 Motor Weight |
|||
|
转速 Speed |
电流 Current |
转速 Speed |
力矩 Torque |
电流 Current |
|||||
| V | W | r/min | A | r/min | MN.M | A | H | Kg | |
| T6D250-12□ | 12 | 250 | 3550 | 3.5 | 3000 | 795 | 27.4 | 2000 | 3.2 |
| T6D250-24□ | 24 | 250 | 3500 | 1.5 | 3000 | 795 | 13.7 | 2000 | 3.2 |
| T6D250-48□ | 48 | 250 | 3350 | 0.9 | 3000 | 795 | 6.7 | 2000 | 3.2 |
| T6D250-12□ | 12 | 250 | 2300 | 2.5 | 1800 | 1326 | 27.6 | 2000 | 3.2 |
| T6D250-24□ | 24 | 250 | 2250 | 1.2 | 1800 | 1326 | 13.9 | 2000 | 3.2 |
| T6D250-48□ | 48 | 250 | 2150 | 0.5 | 1800 | 1326 | 6.8 | 2000 | 3.2 |
| ※电机电压、功率及转速可在配件、尺寸允许情况下，可根据客户要求定制。 ※外置电刷电机，用户可自行在外部更换，内置电刷电机更换时需将电机拆装后方可更换。 |
|||||||||
减速箱减速比/性能对照表 Gear Reductio/Performance Comparison
|
型号 Model |
减速比 Gear Ratio |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
| T6D250-24□30S |
转速 Speed r/min |
999 | 833 | 600 | 500 | 400 | 333 | 300 | 240 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 40 | 33 | 30 | 25 | 20 | 16.5 | 15 |
|
转矩 Torgue N.M |
1.93 | 2.32 | 3.22 | 3.86 | 4.83 | 5.8 | 5.8 | 7.24 | 8.69 | 10.43 | 10.43 | 13.04 | 15.65 | 18.8 | 20.9 | 26.1 | 31.3 | 39.1 | 40 | 40 | 40 | 40 | 40 | 40 | |
| T6D250-24□18S |
转速 Speed r/min |
600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 |
|
转矩 Torgue N.M |
3.22 | 3.87 | 5.37 | 6.44 | 8.06 | 9.67 | 10.74 | 12.08 | 14.5 | 17.4 | 19.33 | 21.75 | 26.1 | 31.32 | 34.8 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| ※ 表中转速是以电机的平均转速为基数，除以减速比而算出的数值，实际转速将随负载大小而变化，变化范围2-20% 。 ※ 表中灰色表示输出轴的旋转方向与电机旋转方向相反。 ※ 表中转矩是以电机额定转矩X减速比X传动效率计算而得 |
|||||||||||||||||||||||||
