直流减速电机

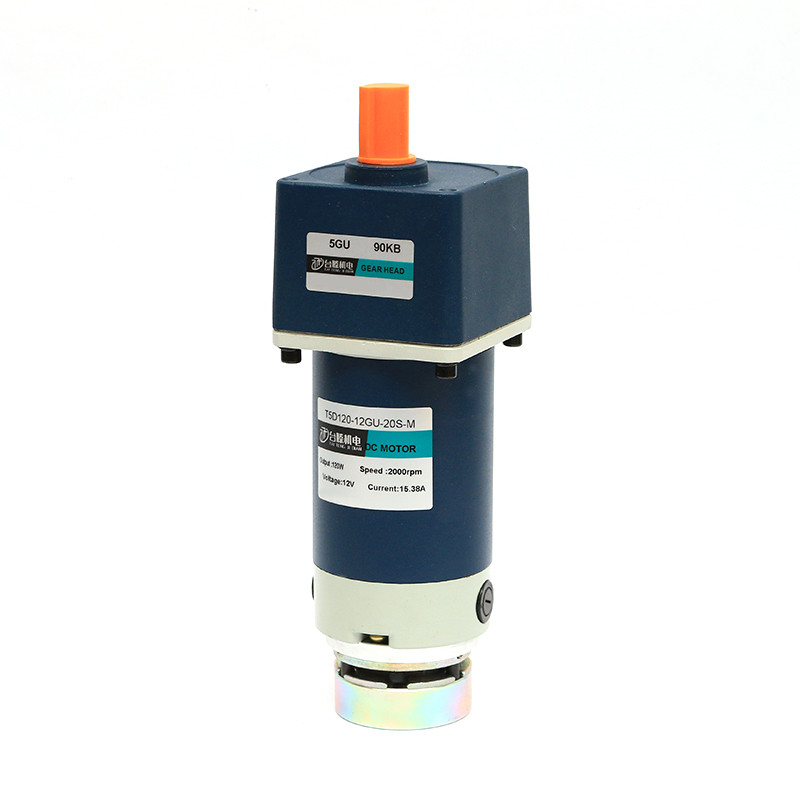

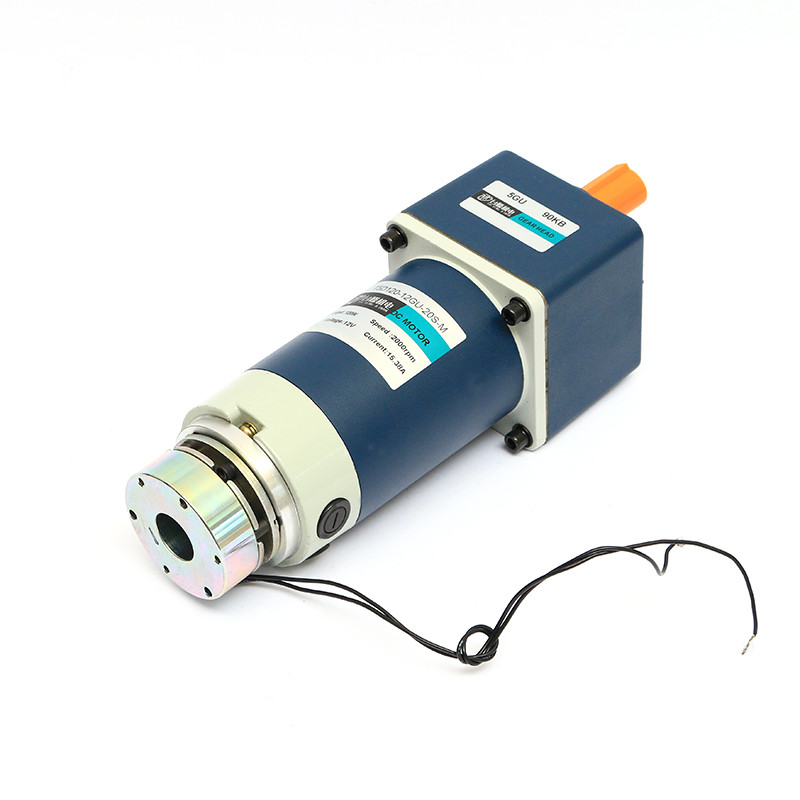

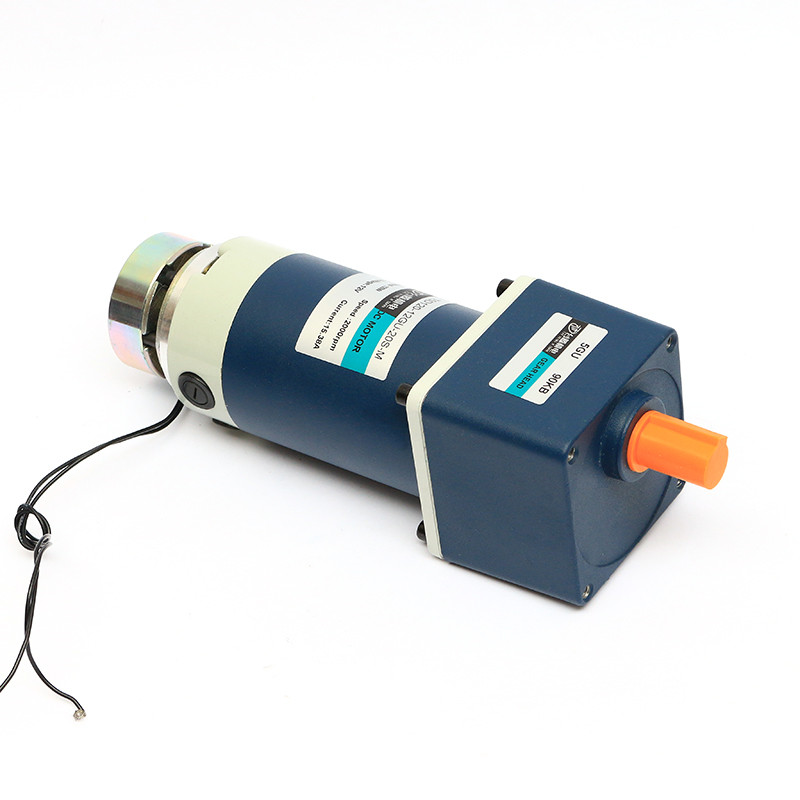

T5D120系列

上一个 T5D90系列

下一个 T55D系列

T5D系列

电机型号 Motor Model	电压 Voltage	功率 Power	空载参数 No-load Parameter		负载参数 Load Parameters			电刷寿命 Brush life	电机重量 Motor Weight
	电压 Voltage	功率 Power	转速 Speed	电流 Current	转速 Speed	力矩 Torque	电流 Current	电刷寿命 Brush life	电机重量 Motor Weight
	V	W	r/min	A	r/min	MN.M	A	H	Kg
T5D60-12□	12	60	3350	2	3000	191	7.5	2000	1.8
T5D60-24□	24	60	3300	1	3000	191	3.6	2000	1.8
T5D60-90□	90	60	3250	0.3	3000	191	1	2000	1.8
T5D60-12□	12	60	2100	1	1800	318	7.5	2000	1.8
T5D60-24□	24	60	2150	0.6	1800	318	3.6	2000	1.8
T5D60-90□	90	60	2100	0.25	1800	318	1	2000	1.8
T5D90-12□	12	90	3400	1.7	3000	286	10.2	2000	2.2
T5D90-24□	24	90	3350	0.9	3000	286	5.2	2000	2.2
T5D90-90□	90	90	3300	0.35	3000	286	1.4	2000	2.2
T5D90-12□	12	90	2200	1.1	1800	477	10.2	2000	2.2
T5D90-24□	24	90	2150	0.7	1800	477	5.2	2000	2.2
T5D90-90□	90	90	2100	0.3	1800	477	1.4	2000	2.2
T5D120-12□	12	120	3500	2.1	3000	382	13.9	2000	2.2
T5D120-24□	24	120	3500	1.2	3000	382	7.1	2000	2.2
T5D120-90□	90	120	3400	0.4	3000	382	1.9	2000	2.2
T5D120-12□	12	120	2300	1.3	1800	636	13.9	2000	2.2
T5D120-24□	24	120	2250	0.7	1800	636	7.1	2000	2.2
T5D120-90□	90	120	2100	0.3	1800	636	1.9	2000	2.2
T55D200-12□	12	200	3450	3.5	3000	636	22	2000	3.2
T55D200-24□	24	200	3400	1.5	3000	636	11	2000	3.2
T55D200-90□	90	200	3300	0.9	3000	636	5.4	2000	3.2
T55D200-12□	12	200	2300	2	1800	1060	22	2000	3.2
T55D200-24□	24	200	2150	1	1800	1060	11	2000	3.2
T55D200-90□	90	200	2100	0.5	1800	1060	5.4	2000	3.2
※电机电压、功率及转速可在配件、尺寸允许情况下，可根据客户要求定制。 ※外置电刷电机，用户可自行在外部更换，内置电刷电机更换时需将电机拆装后方可更换。

减速箱减速比/性能对照表 Gear Reductio/Performance Comparison

型号 Model	减速比 Gear Ratio	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
T5D60-24□30S	转速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T5D60-24□30S	转矩 Torgue N.M	0.46	0.56	0.77	0.93	1.16	1.39	1.54	1.93	2.32	2.51	2.78	3.48	4.78	5.01	5.01	6.27	7.52	9.4	10	10	10	10	10	10
T5D60-24□18S	转速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T5D60-24□18S	转矩 Torgue N.M	0.77	0.93	1.29	1.55	1.93	2.32	2.58	3.22	3.86	4.17	4.64	5.8	6.95	8.35	8.35	10	11	12	13	14	15	16	17	18
T5D90-24□30S	转速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T5D90-24□30S	转矩 Torgue N.M	0.69	0.83	1.16	1.39	1.74	2.09	2.09	2.61	3.13	3.75	3.75	4.69	5.63	6.76	7.51	9.38	11.25	14.07	15.2	16.89	20	20	20	20
T5D90-24□18S	转速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T5D90-24□18S	转矩 Torgue N.M	1.16	1.39	1.93	2.32	2.9	3.48	3.86	4.35	5.22	6.26	6.95	7.82	9.39	11.27	12.52	15.65	18.78	20	20	20	20	20	20	20
T5D120-24□30S	转速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T5D120-24□30S	转矩 Torgue N.M	0.93	1.11	1.55	1.86	2.32	2.79	2.79	3.48	4.18	5.01	5.01	6.27	7.52	9	10	12.53	15	18.8	20	20	20	20	20	20
T5D120-24□18S	转速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T5D120-24□18S	转矩 Torgue N.M	1.55	1.85	2.58	3.09	3.48	4.64	5.15	5.8	6.95	8.35	9.27	11.59	13.91	16.69	18.55	20	20	20	20	20	20	20	20	20
T55D200-24□30S	转速 Speed r/min	999	833	600	500	400	333	300	240	200	166	150	120	100	83	75	60	50	40	33	30	25	20	16.5	15
T55D200-24□30S	转矩 Torgue N.M	1.55	1.85	2.58	3.09	3.86	4.64	4.64	5.8	6.96	8.35	8.35	10.43	12.52	15	16.7	20	20	20	20	20	20	20	20	20
T55D200-24□18S	转速 Speed r/min	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
T55D200-24□18S	转矩 Torgue N.M	2.58	3.09	4.29	5.15	6.44	7.73	8.59	9.66	11.59	13.91	15.45	19.32	20	20	20	20	20	20	20	20	20	20	20	20
※ 表中转速是以电机的平均转速为基数，除以减速比而算出的数值，实际转速将随负载大小而变化，变化范围2-20% 。 ※ 表中灰色表示输出轴的旋转方向与电机旋转方向相反。 ※ 表中转矩是以电机额定转矩X减速比X传动效率计算而得
